Технические требования к чугунным башмакам: ГОСТ, ТУ, допуски

Чугунные башмаки — это ответственные детали, от которых зависит безопасность и надёжность работы подвижного состава, грузоподъёмных механизмов и промышленного оборудования. В этой статье мы разберём, какие стандарты регламентируют их производство, какие марки чугуна применяются, как нормируются допуски и каким образом наносится маркировка.

Нормативная база

Производство чугунных башмаков регулируется несколькими ключевыми стандартами:

ГОСТ 26358-84 — «Отливки из чугуна. Общие технические условия» — устанавливает общие требования ко всем чугунным отливкам, включая башмаки.

ГОСТ 1412-85 — «Чугун с пластинчатым графитом для отливок. Марки» — определяет марки серого чугуна и их механические свойства.

ГОСТ 26645-85 — «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» — регламентирует точность изготовления и допуски.

ГОСТ 34075-2017 — «Башмаки и чеки тормозных колодок железнодорожного подвижного состава. Общие технические условия» — специализированный стандарт для железнодорожных тормозных башмаков.

Материал: марки чугуна СЧ20 и СЧ25

Согласно ГОСТ 1412-85, для изготовления чугунных башмаков наиболее часто применяются марки СЧ20 и СЧ25.

Расшифровка маркировки

СЧ — серый чугун с пластинчатым графитом;

Цифра — минимальное временное сопротивление при растяжении в МПа (умноженное на 10⁻¹). Так, СЧ20 выдерживает не менее 200 МПа, СЧ25 — не менее 250 МПа.

Механические свойства

Марка	Временное сопротивление при растяжении, МПа (не менее)	Твёрдость НВ (ориентировочно)
СЧ20	200	170–240 (в зависимости от толщины стенки)
СЧ25	250	180–255

Твёрдость чугуна зависит от толщины стенки отливки: чем массивнее деталь, тем медленнее остывание и тем ниже твёрдость в её центральных зонах

Рекомендуемый химический состав

Марка	C, %	Si, %	Mn, %	P, % (не более)	S, % (не более)
СЧ20	3,3–3,5	1,4–2,4	0,7–1,0	0,2	0,15
СЧ25	3,2–3,4	1,4–2,2	0,7–1,0	0,2	0,15

Допуски на размеры и массу

Точность изготовления отливок регламентируется ГОСТ 26645-85, который устанавливает классы точности и соответствующие им допуски.

Для чугунных башмаков, как правило, применяется II класс точности (средняя точность), что связано с условиями литья в песчаные формы.

Примерные допуски на линейные размеры (для габаритов до 500 мм)

Номинальный размер	Допуск (±), мм
до 50 мм	±0,5
50–120 мм	±0,8
120–260 мм	±1,2
260–500 мм	±1,6

Отклонения по массе обычно не превышают ±5% для серийных отливок. Для уникальных и впервые осваиваемых изделий допуски устанавливаются соглашением сторон.

Технические требования к отливкам

Помимо размеров и материала, к чугунным башмакам предъявляются следующие требования:

Отсутствие критических дефектов — на обрабатываемых поверхностях не допускаются раковины, спаи, утяжины, превышающие припуск на механическую обработку;

Допустимые дефекты — на необрабатываемых поверхностях допускаются мелкие раковины, если они не влияют на прочность и работоспособность детали;

Исправление дефектов — допускается заварка дефектов до окончательной термообработки, если это предусмотрено конструкторской документацией;

Термообработка — при необходимости проводится для снятия внутренних напряжений и улучшения механических свойств.

Маркировка

Маркировка чугунных башмаков регламентируется несколькими документами.

Общие требования (ГОСТ 26358-84): каждая партия отливок снабжается ярлыком с указанием марки чугуна, числа и массы отливок.

Требования к маркировке изделий (по отраслевым стандартам):

Каждый башмак должен иметь маркировку, содержащую:

Товарный знак предприятия-изготовителя;

Условное обозначение изделия (например, БК-1Л);

Вид климатического исполнения и категория размещения (УХЛ1, У1 и т.д.);

Заводской номер;

Год изготовления.

Способ нанесения: литые знаки, набивные клейма или несмываемая краска. При невозможности маркировки изделия (из-за малых размеров) партия снабжается биркой с аналогичными данными.

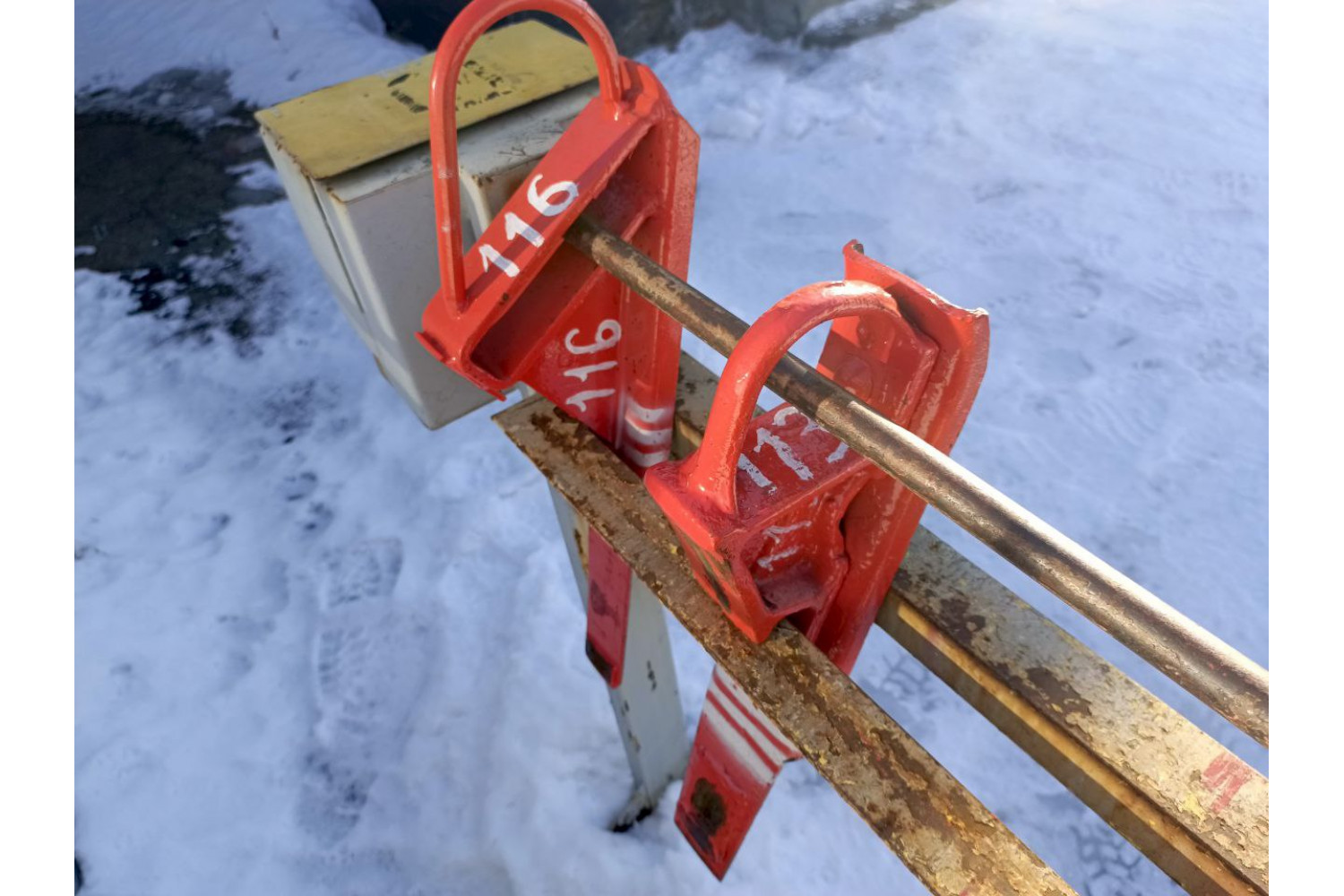

Дополнительные требования для железнодорожных тормозных башмаков: на верхнюю горизонтальную поверхность полоза наносится клеймо с кодом станции по ЕСР и инвентарным номером. Маркировка наносится специальными клеймами на расстоянии не более 70 мм от опорной колодки. Эксплуатация немаркированных башмаков запрещается.

Заключение

Чугунные башмаки изготавливаются из серого чугуна марок СЧ20 и СЧ25 в соответствии с требованиями ГОСТ 26358-84 и ГОСТ 1412-85. Точность размеров и допуски регламентируются ГОСТ 26645-85. Каждый башмак подлежит обязательной маркировке с указанием изготовителя, обозначения изделия и заводского номера.

Соблюдение этих требований гарантирует надёжность и долговечность изделий, а также их безопасную эксплуатацию в самых ответственных узлах.

Примечание: для конкретных типов башмаков (тормозные железнодорожные, противооткатные, башмаки грузоподъёмных механизмов) могут применяться дополнительные отраслевые ТУ, уточняющие приведённые выше параметры.
